Premiers pas avec le stylet VerseGrip
Les VerseGrips ajoutent la fonction de suivi de l'orientation aux modèles « Inverse3 », «Inverse3X» et « MinVerse ». Cet article présente la procédure de configuration du VerseGrip Stylus ainsi que ses fonctionnalités.
Présentation du stylet VerseGrip
L'appareil VerseGrip Stylus utilise une technologie de communication sans fil propriétaire à haut débit pour assurer le suivi de l'orientation ainsi que des entrées et sorties (E/S) en temps réel. Il est conçu pour offrir une grande polyvalence dans un large éventail d'applications.

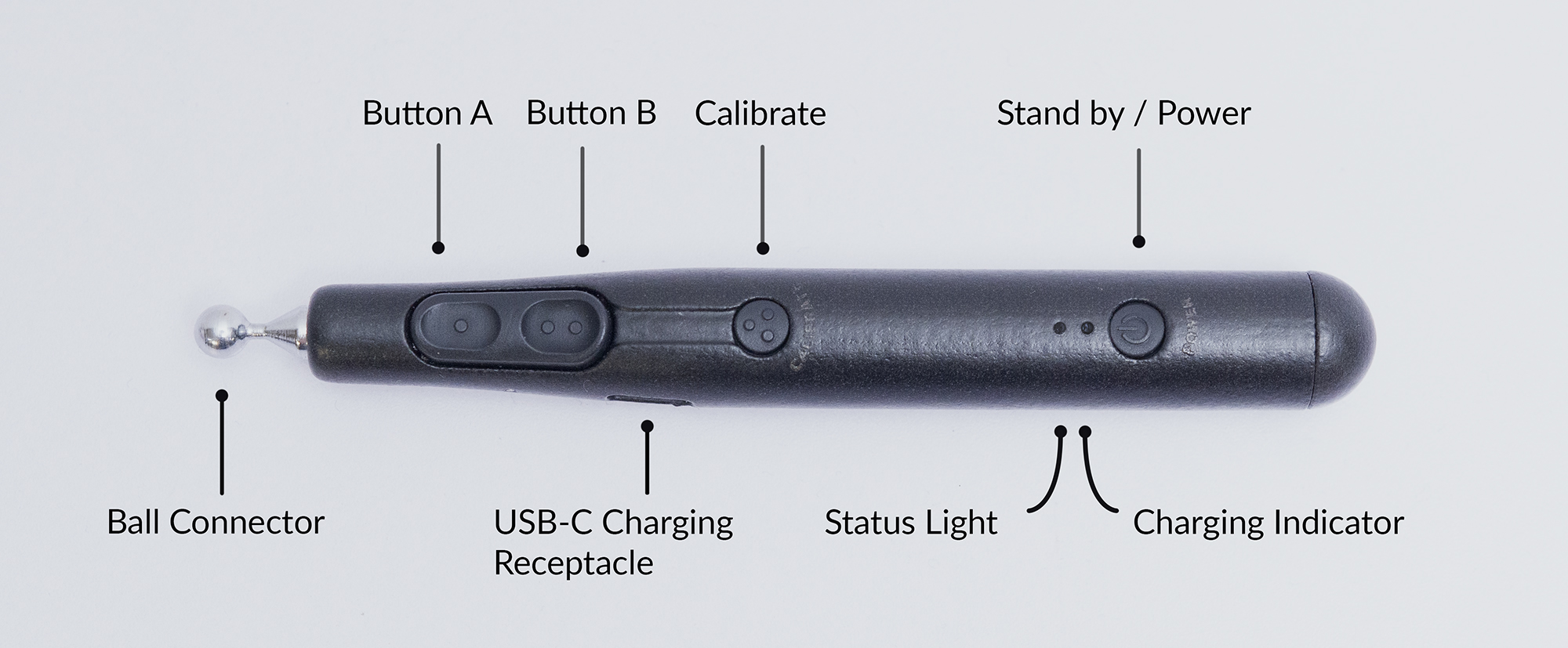

Les principales caractéristiques sont les suivantes :
- 2 boutons de saisie utilisateur,
- 1 bouton d'étalonnage,
- 1 bouton marche/veille
- 2 voyants d'état DEL
- Port de recharge USB-C
- Vitesse de communication sans fil pouvant atteindre 1 kHz
- Autonomie de la batterie : de 10 à 12 heures
- Jusqu'à 8 stylets VerseGrip peuvent être appairés à un dongle sur une seule bande
Service client
Si vous avez des questions ou des préoccupations concernant votre appareil ou son fonctionnement, veuillez contacter notre équipe d'assistance pour obtenir de l'aide. L'appareil VerseGrip Stylus intègre une technologie sans fil complexe et exclusive. L'ouverture de l'appareil annulera votre garantie et pourrait le rendre inutilisable. Pour éviter des délais d'expédition prolongés et des réparations coûteuses, N'OUVREZ PAS L'APPAREIL.
Configuration et étalonnage du stylet VerseGrip
Cette section décrit les étapes à suivre pour brancher la clé USB, mettre en marche l'appareil VerseGrip Stylus et procéder à l'étalonnage.
Installation
- Branchez la clé USB sur un port USB de votre ordinateur.
- Placez la manette sur une surface plane où elle ne bougera pas, les boutons tournés vers le haut et le connecteur à bille orienté vers l'écran.
Mise sous tension et étalonnage
- Appuyez une fois sur le bouton marche/veille. Le voyant d'état s'allumera en rouge, puis passera au jaune pour indiquer que l'unité de mesure inertielle (IMU) de l'appareil procède à son auto-étalonnage.
- Une fois l'auto-étalonnage terminé, le stylet se connectera à l'ordinateur.
- Lorsque le stylet est correctement connecté et transmet des données sans fil, le voyant d'état clignote en vert.
- Si le niveau de la batterie est critique, l'appareil VerseGrip Stylus s'éteindra automatiquement toutes les 2 minutes ; veuillez le recharger immédiatement.
Réétalonnage
Le processus d'étalonnage réinitialise le système de coordonnées de VerseGrip de manière à ce que la direction dans laquelle l'appareil est tenu pendant l'étalonnage devienne le nouvel axe de référence.
- Pour recalibrer, placez le stylet dans la position souhaitée, puis appuyez sur le bouton de calibrage et maintenez-le enfoncé pendant trois secondes, ou jusqu'à ce que l'orientation change dans la simulation.

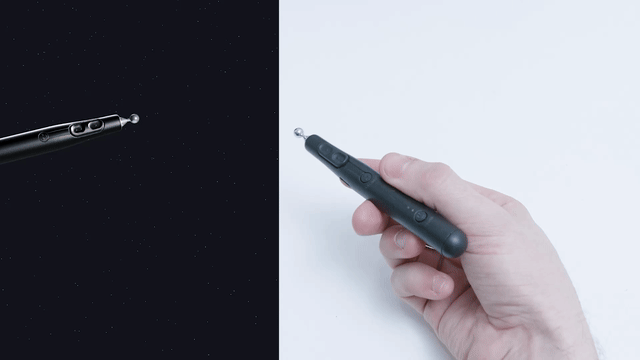

Vous trouverez ci-dessous une démonstration comparant le comportement de l'appareil lorsqu'il n'est pas étalonné et lorsqu'il l'est. Pour nos démonstrations, l'appareil VerseGrip doit être tenu dans la configuration illustrée avant l'étalonnage.
Veille et mise hors tension
- Appuyez une fois sur le bouton marche/veille pour revenir en mode veille. Le voyant d'état commencera à clignoter en blanc et la transmission des données s'arrêtera.
- Pour éteindre l'appareil VerseGrip Stylus, maintenez le bouton marche/veille enfoncé pendant 5 secondes, puis relâchez-le. Une fois le bouton relâché, le voyant d'état devrait s'éteindre et aucun signal lumineux ne sera émis. La transmission des données cessera.
Recharge
- Branchez l'appareil VerseGrip Stylus sur le port de recharge USB-C.
- Le voyant de recharge restera allumé en bleu lorsque l'appareil sera branché sur le secteur, et s'éteindra lorsque la batterie sera complètement chargée.
- Si le stylet est éteint au moment où vous le branchez sur le secteur, il s'allumera automatiquement.
AVERTISSEMENT : Si vous possédez un appareil VerseGrip Stylus expédié entre août et décembre 2024, ne laissez pas la batterie se décharger complètement. Une fois épuisée, elle pourrait ne plus se recharger. Si cela se produit, l'appareil VerseGrip Stylus continuera de fonctionner tant qu'il restera branché. Contactez l'équipe d'assistance de Haply pour recevoir le fichier de mise à jour du micrologiciel permettant de corriger ce problème.
États et voyants lumineux
| Couleur | Séquence lumineuse | Description |
|---|---|---|
| Jaune | Fondu rapide d'entrée/de sortie | Étalonnage automatique initial de référence du capteur (posez l'appareil VerseGrip à l'arrêt sur la table) |
| Clignotement rapide | Bouton d'étalonnage de l'orientation enfoncé, processus d'étalonnage lancé | |
| Fixe | Le bouton d'étalonnage de l'orientation a été enfoncé, l'étalonnage est terminé | |
| Rouge | Fondu rapide d'entrée/de sortie | Adaptateur débranché, aucun signal provenant de l'hôte |
| Clignotement rapide | Bouton marche/veille enfoncé, processus d'arrêt lancé | |
| Vert | Fondu d'entrée/de sortie | Adaptateur connecté, VerseGrip en mode de flux de données actif |
| Fixe | Adaptateur connecté, VerseGrip en mode de transfert de données actif, alimentation USB connectée | |
| Blanc | Fondu d'entrée/de sortie | Adaptateur connecté, VerseGrip en mode veille/repos, sans transmission de données |
| Fixe | Adaptateur connecté, VerseGrip en mode veille/repos, sans transmission de données, alimentation USB connectée | |
| Orange | Flash (en alternance) | Avertissement de batterie faible : la notification s'affiche en alternance dans l'état actuel |
| Double clignotement (en alternance) | Avertissement de batterie très faible ; la notification s'affiche en alternance dans l'état actuel | |
| Sarcelle | Fondu d'entrée/de sortie | Procédure de mise à jour du micrologiciel de l'appareil |
| (Plus vif) | Fixe | Lorsque les boutons utilisateur sont enfoncés, la couleur d'indication actuelle est fixe et plus vive |
| Éteint | Pas de lumière | Arrêt, mise hors tension |
| Couleur du voyant de recharge | Séquence lumineuse | Description |
|---|---|---|
| Bleu | Fixe | En charge |
| Clignotement rapide | Recharge presque terminée | |
| Éteint | Pas de lumière | Recharge terminée |
Anciens états et voyants lumineux
Les voyants d'état ci-dessous correspondent aux anciens états et couleurs présents dans les versions précédentes du VerseGrip Stylus (micrologiciel 1.10 et antérieurs).
| Couleur | Séquence lumineuse | Description |
|---|---|---|
| Rouge | Fixe | Initialisation des composants en attente |
| Clignotement | Mode veille. Aucune transmission de données | |
| Bleu | Fixe | Étalonnage automatique initial de référence du capteur (posez l'appareil VerseGrip à l'arrêt sur la table) |
| Vert | Clignotement | Adaptateur connecté, VerseGrip en mode de flux de données actif |
| Éteint | Pas de lumière | Arrêt, mise hors tension |
| Couleur du voyant de recharge | Séquence lumineuse | Description |
|---|---|---|
| Bleu | Fixe | En charge |
| Clignotement rapide | Recharge presque terminée | |
| Éteint | Pas de lumière | Recharge terminée |
Exemple de code
Voici un exemple simple d'utilisation de VerseGrip Stylus avec C++.
#include <external/libhv.h>
#include <nlohmann/json.hpp>
#include <chrono>
#include <cstdio>
#include <string>
using namespace hv;
using json = nlohmann::json;
// Procedure to get the first detected and available Wired VerseGrip Stylus device id
std::string get_first_verse_grip_device_id(const json &data) {
const auto& vgs = data["wireless_verse_grip"];
if (vgs.empty()) {
return "";
}
return vgs.items().begin().key();
}
int main() {
const auto print_delay = std::chrono::milliseconds(100);
auto current = std::chrono::high_resolution_clock::now();
bool first_message = true;
std::string device_id;
WebSocketClient ws;
ws.onmessage = [&](const std::string &msg) {
json data = json::parse(msg);
if (first_message) {
first_message = false;
const std::string first_id = get_first_verse_grip_device_id(data);
if (first_id.empty()) {
printf("no Wireless VerseGrip found.\n");
ws.close();
return;
}
device_id = first_id;
}
if (device_id.empty() || !data["wireless_verse_grip"].contains(device_id)) {
return;
}
const auto now = std::chrono::high_resolution_clock::now();
if (std::chrono::high_resolution_clock::now() > current + print_delay) {
current = now;
const json state = data["wireless_verse_grip"][device_id];
printf("Rotation : { x:%f, y:%f, z:%f, w:%f }, Hall:%i, Button : [%d, %d, %d], Battery: {%f}\n",
state["orientation"]["x"].get<float>(),
state["orientation"]["y"].get<float>(),
state["orientation"]["z"].get<float>(),
state["orientation"]["w"].get<float>(),
state["hall"].get<int8_t>(),
state["buttons"]["a"].get<bool>(),
state["buttons"]["b"].get<bool>(),
state["buttons"]["c"].get<bool>(),
state["battery_level"].get<float>());
}
};
ws.open("ws://localhost:10000");
printf("Press ENTER to stop...\n\n");
while (std::cin.get() != '\n') {
}
if (ws.isConnected()) {
ws.close();
}
return 0;
}
#include <string.h>
#include <chrono>
#include <iostream>
#include <iterator>
#include <string>
#include <thread>
#include "HardwareAPI.h"
int main(int argc, char* argv[])
{
char* portName;
if (argc < 2)
{
std::printf("Usage: %s <port>\n", argv[0]);
}
else
{
#if defined(_WIN32) || defined(_WIN64)
portName = _strdup(argv[1]); // argv1;
#endif
#if defined(__linux__)
portName = strdup(argv[1]); // argv1;
#endif
}
Haply::HardwareAPI::IO::SerialStream serial_stream(portName);
Haply::HardwareAPI::Devices::Handle handle(&serial_stream);
while (true)
{
Haply::HardwareAPI::Devices::Handle::VersegripStatusResponse data;
data = handle.GetVersegripStatus();
std::printf(
"device_id: %d battery_level: %f quaternion: %f %f %f %f buttons: "
"%d error_flags: %d\n",
data.device_id, data.battery_level, data.quaternion[0],
data.quaternion[1], data.quaternion[2], data.quaternion[3],
data.buttons, data.error_flag);
}
}
