Premiers pas avec le VerseGrip Quill

VerseGrips ajoute une fonctionnalité de suivi de la posture à Inverse3. Cet article décrit la procédure de configuration et les fonctionnalités du VerseGrip Quill. Ce produit fera progressivement l'objet d'un arrêt de commercialisation et sera remplacé par le VerseGrip Stylus.

Composition du VerseGrip Quill

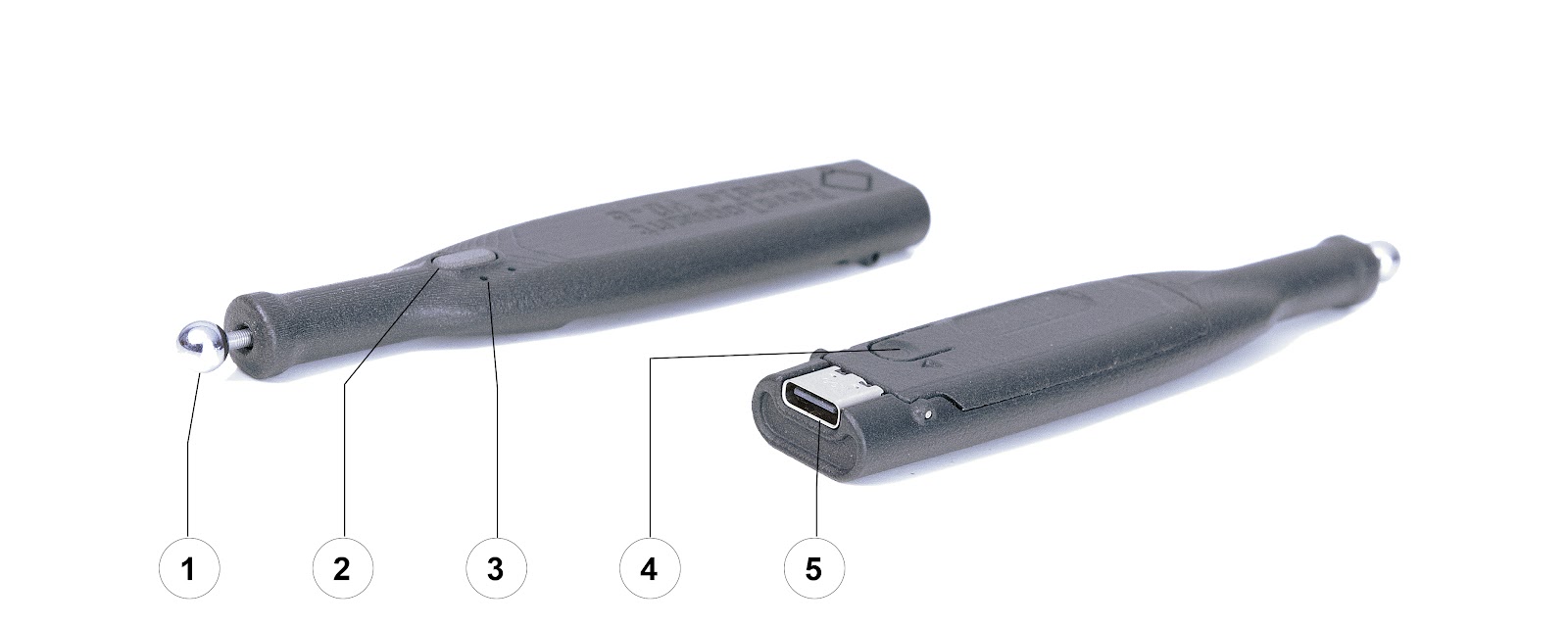

La partie extérieure du VerseGrip Quill comporte cinq fonctions principales :(1) un connecteur à rotule s'adaptant au stabilisateur « Inverse3 »,(2) un bouton de commande,(3) une LED d'état,(4) un bouton d'étalonnage et(5) un port USB-C.

À l'intérieur, le VerseGrip Quill, qui fait l'objet du suivi, intègre un capteur d'attitude à trois axes ainsi qu'un capteur de fixation d'outil. Ce dernier détecte le moment où le VerseGrip Quill est connecté à un appareil Inverse3.

Configuration et étalonnage du VerseGrip Quill

Commencez par téléchargerle pilotedu VerseGrip Quill et installez-le sur votre ordinateur. Ensuite, connectez le VerseGrip Quill à votre ordinateur à l'aide d'un câble USB-C.

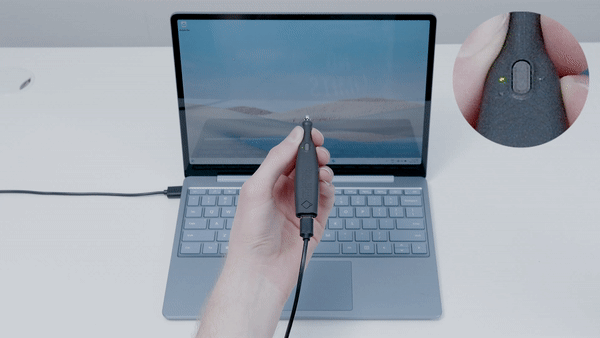

Avant toute utilisation, le VerseGrip Quill doit être calibré. Une recalibration peut s'avérer nécessaire après une utilisation prolongée. Pour procéder à la calibration :

• Tenez le VerseGrip Quill, une fois mis sous tension, à la verticale par rapport à l'écran.
• Appuyez pendant 3 secondes sur le bouton de calibrage situé sous le VerseGrip Quill.
• Maintenez le VerseGrip Quill orienté vers l'écran pendant encore 2 secondes.

Pendant l'étalonnage, la LED jaune reste allumée. Lorsque le voyant d'étalonnage jaune clignote deux fois, l'étalonnage est terminé.

État des LED

Le VerseGrip Quill est équipé de deux LED indiquant l'état d'alimentation et l'état d'étalonnage.

LED	État	Statut
vert	Allumage	Mise sous tension
vert	Extinction des lumières	Mise hors tension
Jaune	Allumage	Calibrage en cours
Jaune	2 clignotements	Calibrage terminé

Système de référence

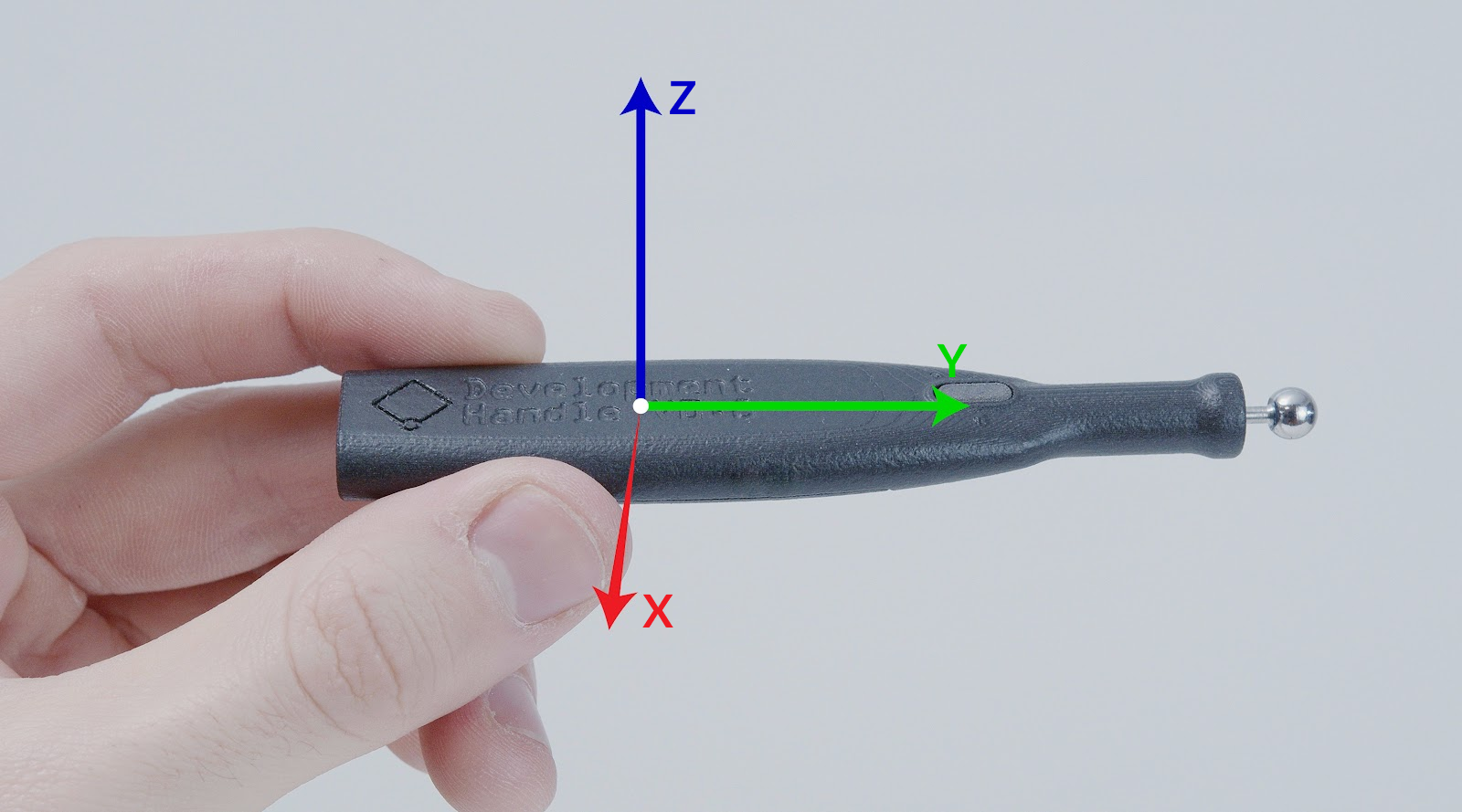

VerseGrip Quill, tout comme Inverse3, utilise un système de coordonnées droitier, dont les axes sont indiqués ci-dessous.
