Introduction à VerseGrip Quill
VerseGrips a ajouté une fonctionnalité de suivi des mouvements à l'Inverse3 . Cet article présente la procédure de configuration du VerseGrip Quill ainsi que ses fonctionnalités. Ce produit est progressivement retiré du marché et remplacé par le VerseGrip Stylus.
Structure du VerseGrip Quill

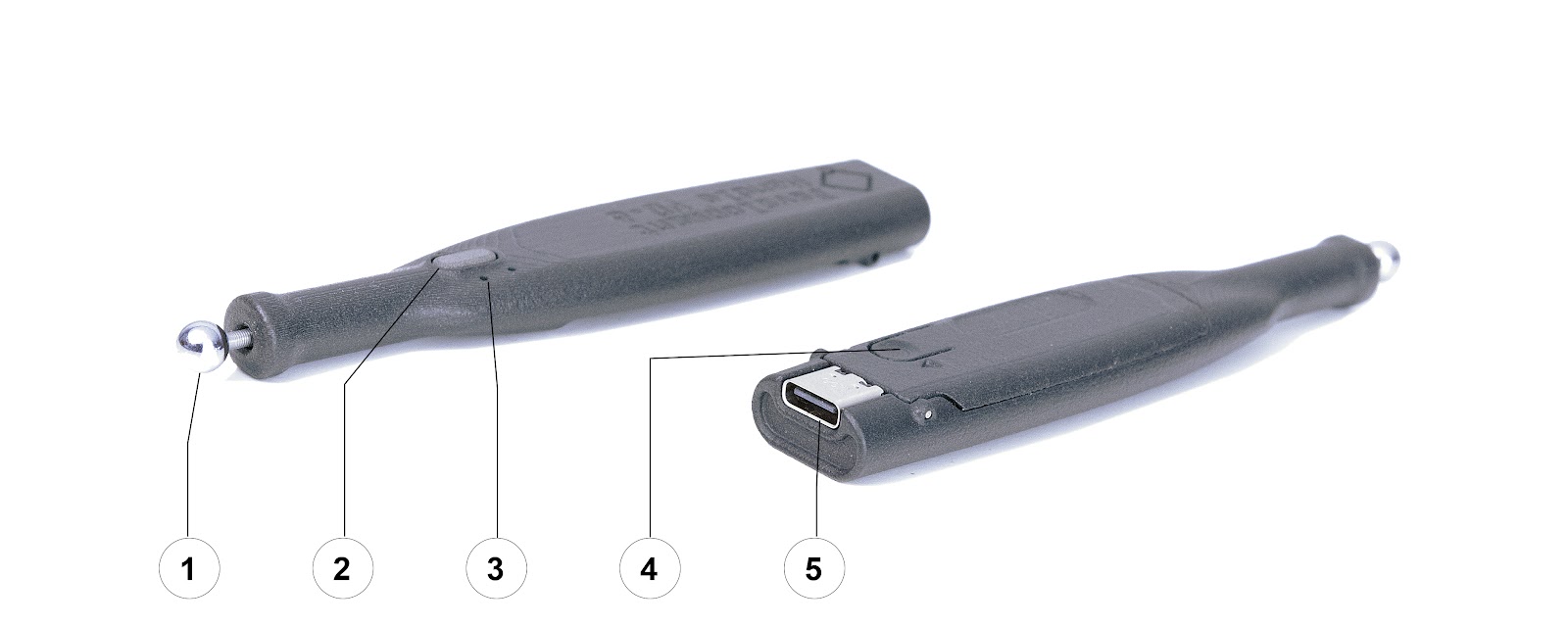

Le VerseGrip Quill présente cinq caractéristiques principales :(1) un connecteur sphérique permettant de le fixer sur le joint universel « Inverse3 » ;(2) un bouton d’activation ;(3) un voyant LED d’état ;(4) un bouton d’étalonnage ; et (5) un port USB-C.
Le VerseGrip Quill, doté d'une fonction de suivi interne, intègre un capteur d'attitude à trois axes ainsi qu'un capteur de fixation d'outil permettant de détecter quand le VerseGrip Quill est connecté à un appareil Inverse3 .
Réglage et étalonnage du VerseGrip Quill
Commencez par télécharger et installer le pilotedu VerseGrip Quill sur votre ordinateur. Ensuite, connectez le VerseGrip Quill à votre ordinateur à l'aide d'un câble USB-C.

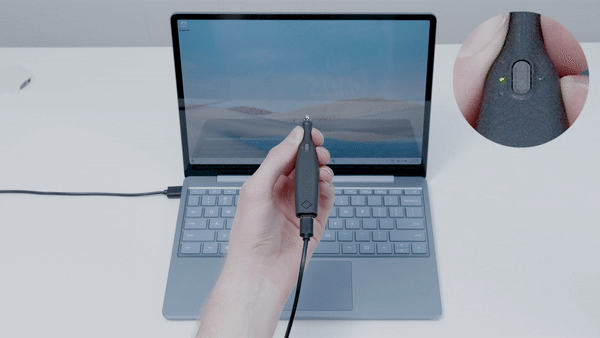

Avant toute utilisation, le VerseGrip Quill doit être calibré ; un recalibrage peut s'avérer nécessaire après une utilisation prolongée. La procédure de calibrage est la suivante :
- Alignez verticalement le VerseGrip Quill, une fois sous tension, face à l'écran
- Maintenez enfoncé le bouton d'étalonnage situé à la base du VerseGrip Quill pendant 3 secondes
- Maintenez le VerseGrip Quill orienté vers l'écran pendant 2 secondes
Pendant le processus d'étalonnage, la LED jaune reste allumée en continu. L'étalonnage est terminé lorsque le voyant d'étalonnage jaune clignote deux fois.
État des LED
Le VerseGrip Quill est équipé de deux voyants LED qui indiquent respectivement son état d'alimentation et son état d'étalonnage.
| LED | État | Explication |
|---|---|---|
| vert | Liang | Mise sous tension |
| vert | anéantir | Alimentation coupée |
| jaune | Liang | En cours d'étalonnage |
| jaune | Clignoter 2 fois | Étalonnage terminé |

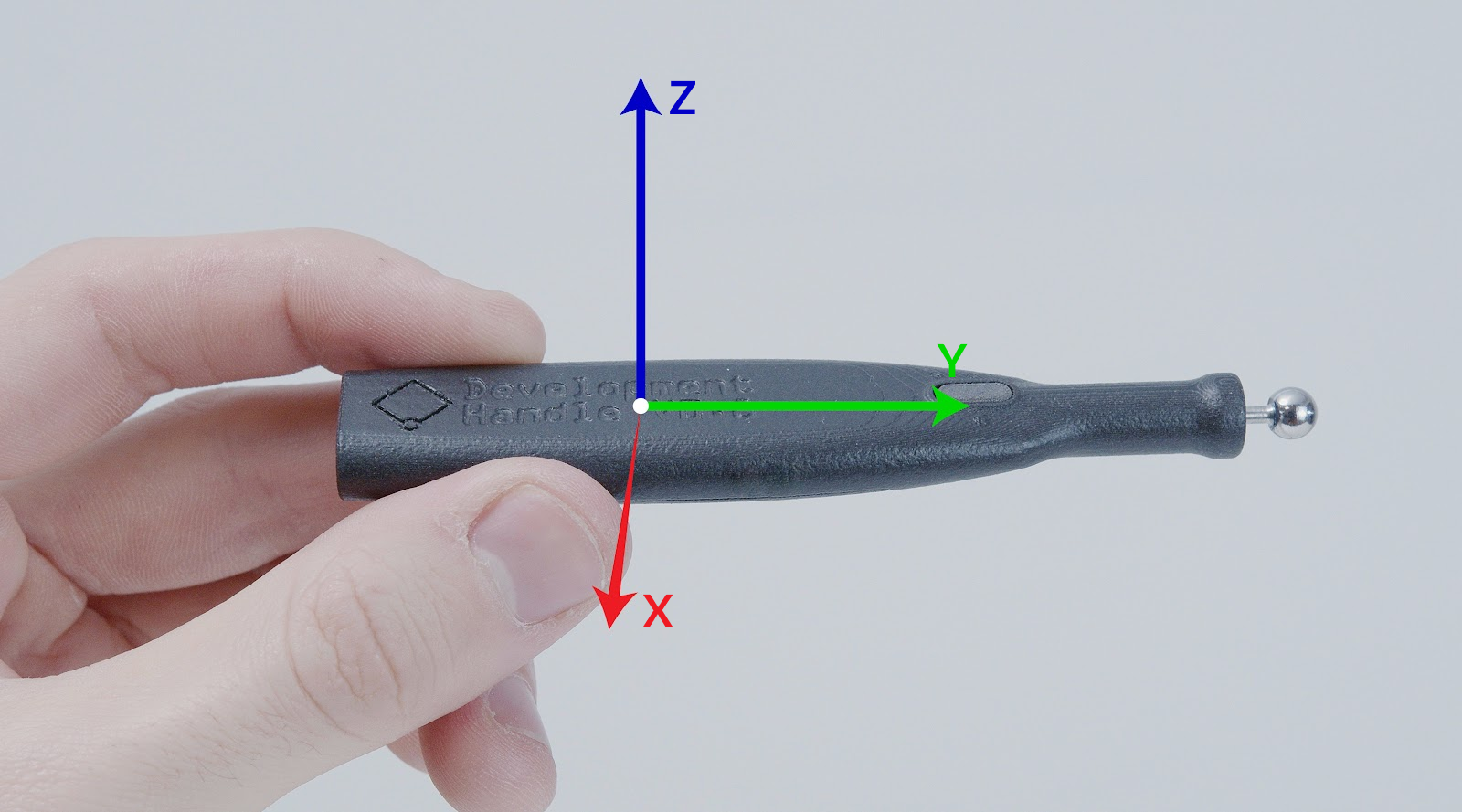

Système de coordonnées de référence
Le VerseGrip Quill utilise un système de coordonnées pour droitiers, identique à celui de l'Inverse3 , dont les axes sont illustrés ci-dessous.
