Premiers pas avec la plume VerseGrip
Les VerseGrips complètent l'Inverse3 en lui ajoutant des fonctionnalités de détection d'orientation. Cet article décrit la configuration du VerseGrip Quill et ses fonctionnalités. Ce produit est progressivement retiré de la vente au profit du VerseGrip Stylus.
Structure de la plume VerseGrip

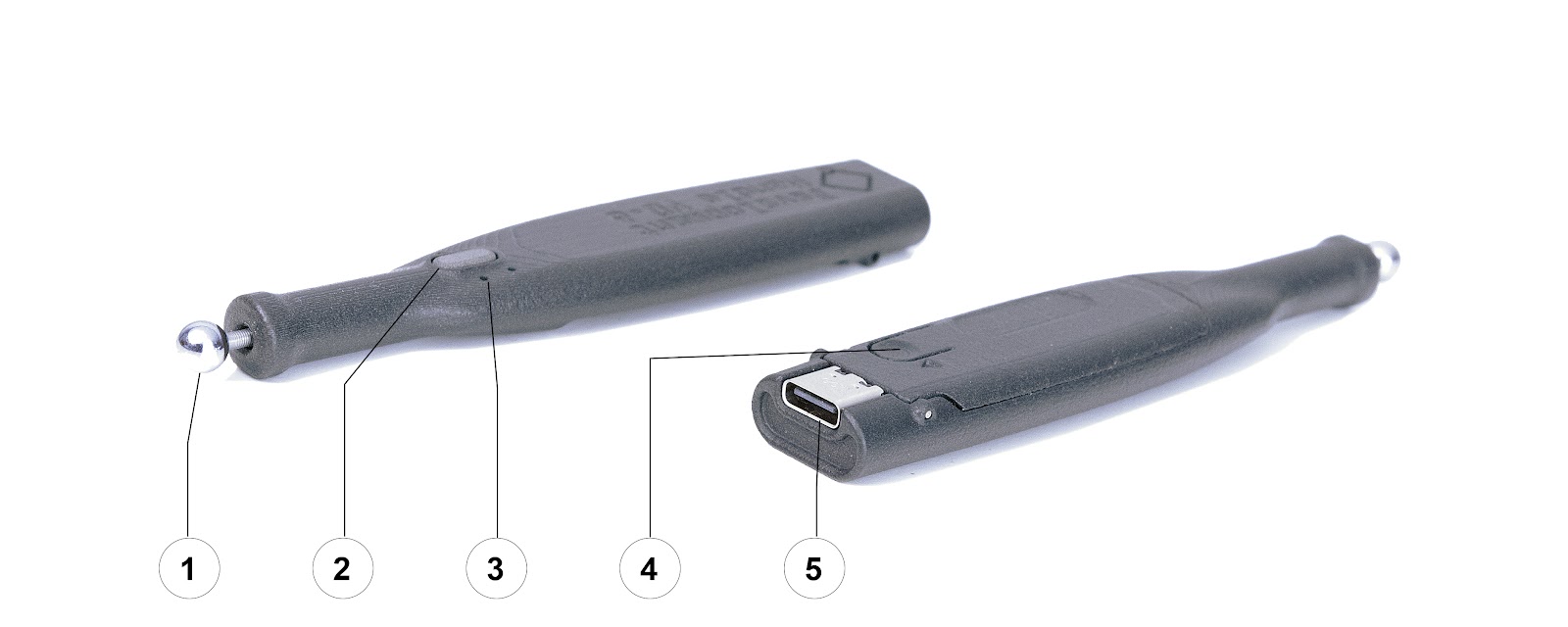

Le VerseGrip Quill présente cinq caractéristiques principales : (1) le connecteur sphérique qui s'adapte au cardan de l'Inverse3 , (2) le bouton de saisie, (3) les LED d'état, (4) le bouton de calibrage et (5) le port USB-C.
À l'intérieur, la version « Tracking » du VerseGrip Quill intègre un capteur d'orientation à 3 axes ainsi qu'un capteur de détection d'outil qui détecte lorsque le VerseGrip Quill est connecté à un appareil « Inverse3 ».
Installation et étalonnage du VerseGrip Quill
Commencez par télécharger les pilotes du VerseGrip Quill et installez-les sur votre ordinateur. Connectez ensuite le VerseGrip Quill à l'ordinateur à l'aide du câble USB-C.

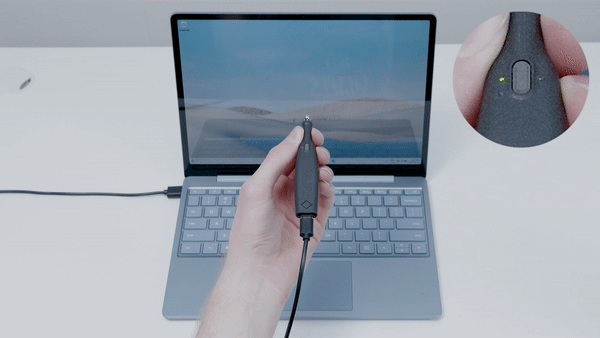

Avant toute utilisation, il est nécessaire de calibrer le VerseGrip Quill ; après une utilisation prolongée, un nouveau calibrage peut s'avérer nécessaire. Voici comment procéder au calibrage :
- Tenez le VerseGrip Quill allumé à la verticale par rapport à l'écran.
- Appuyez pendant 3 secondes sur le bouton d'étalonnage situé sous le VerseGrip Quill.
- Pointez le VerseGrip Quill vers votre écran pendant encore 2 secondes.
Pendant l'étalonnage, la LED jaune reste allumée en permanence. Lorsque le voyant d'étalonnage jaune clignote deux fois, l'étalonnage est terminé.
État des LED
Le VerseGrip Quill est équipé de deux LED qui indiquent l'état de fonctionnement et l'état de l'étalonnage.
| LED | État | Statut |
|---|---|---|
| Grün | un | Allumé |
| Grün | de | Éteint |
| Gelb | un | L'étalonnage est en cours |
| Gelb | 2 clignotements | Étalonnage terminé |
Systèmes de coordonnées de référence

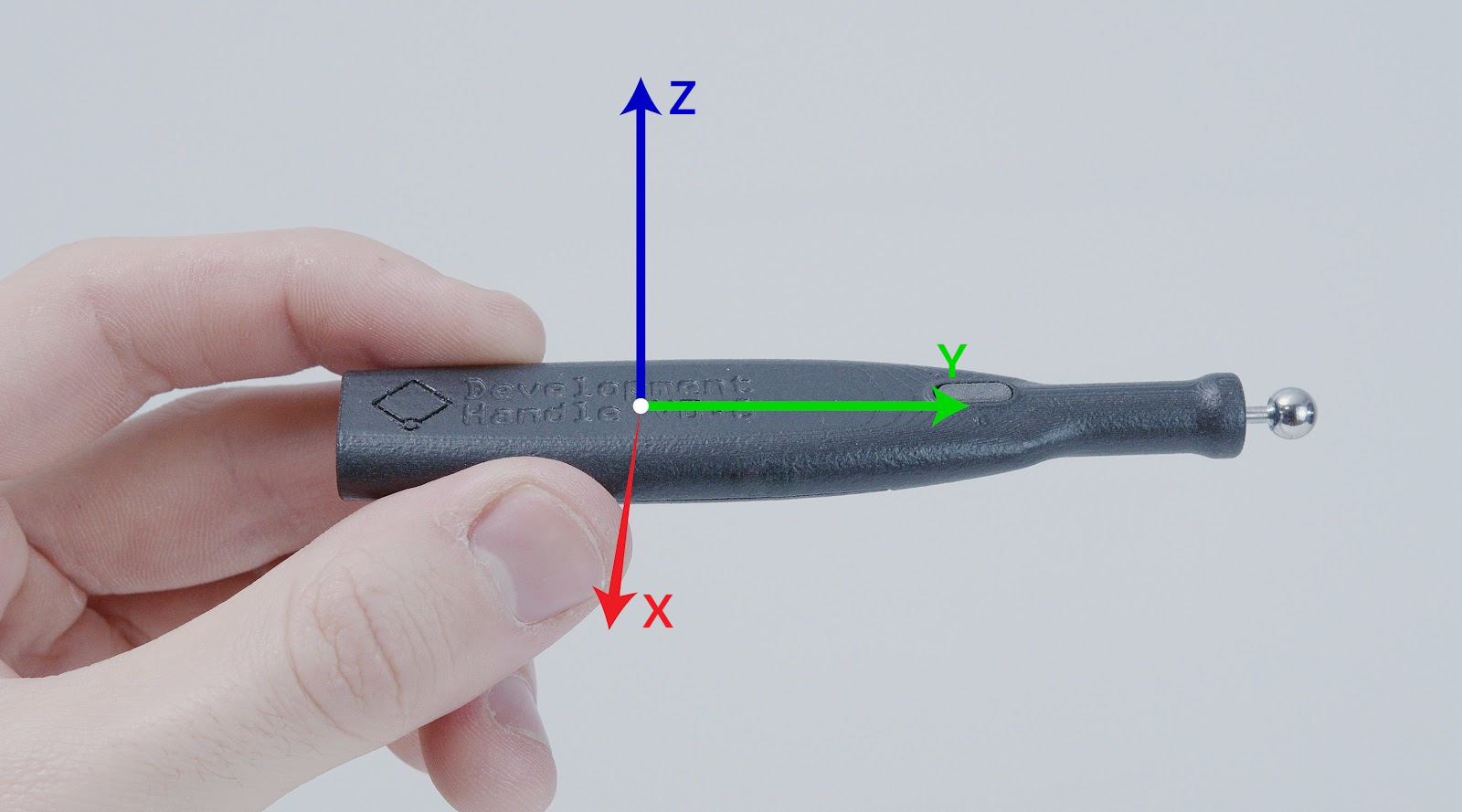

Tout comme l'Inverse3 , le VerseGrip Quill utilise un système de coordonnées pour droitiers ; ses axes sont représentés ci-dessous.
