Mise en route du VerseGrip Quill
Les VerseGrips permettent à l'Inverse3 e de suivre l'orientation. Cet article décrit la procédure d'installation du VerseGrip Quill et ses fonctionnalités. Ce produit est en voie d'être abandonné au profit du VerseGrip Stylus.
Anatomie de la plume VerseGrip

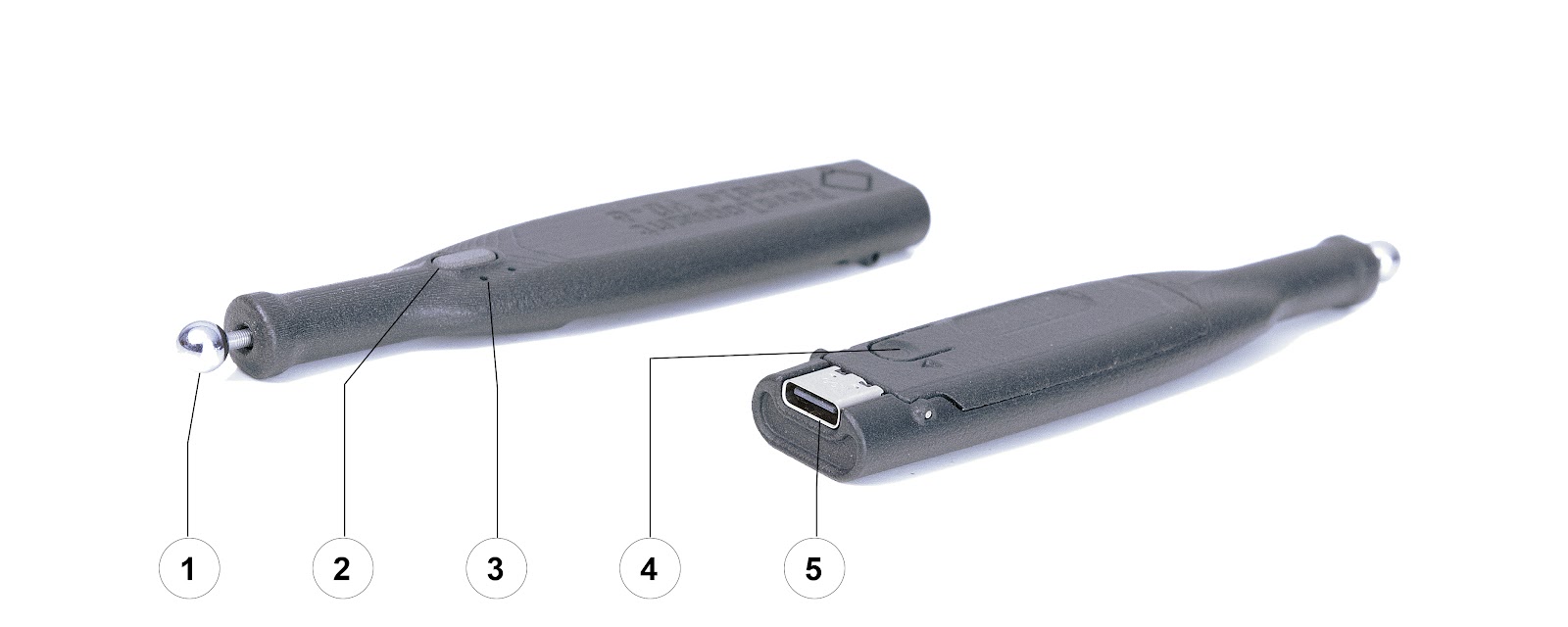

Le VerseGrip Quill présente cinq caractéristiques principales au niveau de son boîtier : (1) le connecteur sphérique qui s'insère dans le cardan de l'Inverse3, (2) le bouton d'entrée, (3) les LED d'état, (4) le bouton d'étalonnage et (5) le port USB-C.
À l'intérieur, le VerseGrip Quill présenté ici contient un capteur d'orientation à 3 axes ainsi qu'un capteur de fixation d'outil qui détecte lorsque le VerseGrip Quill se connecte à un appareil Inverse3.
Installation et étalonnage du VerseGrip Quill
Commencez par télécharger et installer les pilotes du VerseGrip Quill sur votre ordinateur. Ensuite, connectez le VerseGrip Quill à l'ordinateur à l'aide du câble USB-C.

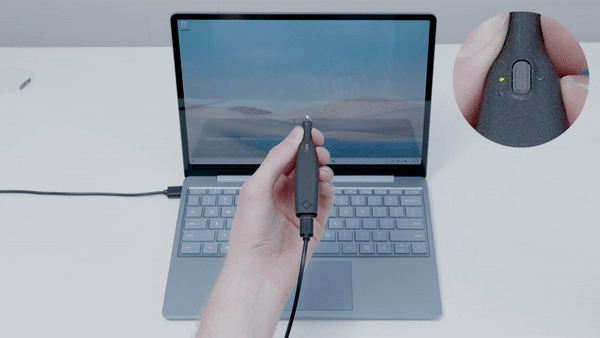

Avant toute utilisation, le VerseGrip Quill doit être étalonné ; il peut être nécessaire de le réétalonner après une utilisation prolongée. Pour l'étalonner :
- Maintenez le VerseGrip Quill tendu, perpendiculairement à l'écran
- Appuyez pendant 3 secondes sur le bouton d'étalonnage situé sous le VerseGrip Quill
- Continuez à pointer le VerseGrip Quill vers votre écran pendant 2 secondes
Pendant l'étalonnage, la LED jaune reste allumée. Lorsque la LED jaune clignote deux fois, l'étalonnage est terminé.
État des LED
Le VerseGrip Quill est équipé de deux LED qui indiquent son état d'alimentation et son état d'étalonnage.
| DEL | État | Statut |
|---|---|---|
| Verte | allumée | Sous tension |
| Verte | éteinte | Hors tension |
| Jaune | allumée | Étalonnage en cours |
| Jaune | 2 clignotements | Étalonnage terminé |
Repères de référence

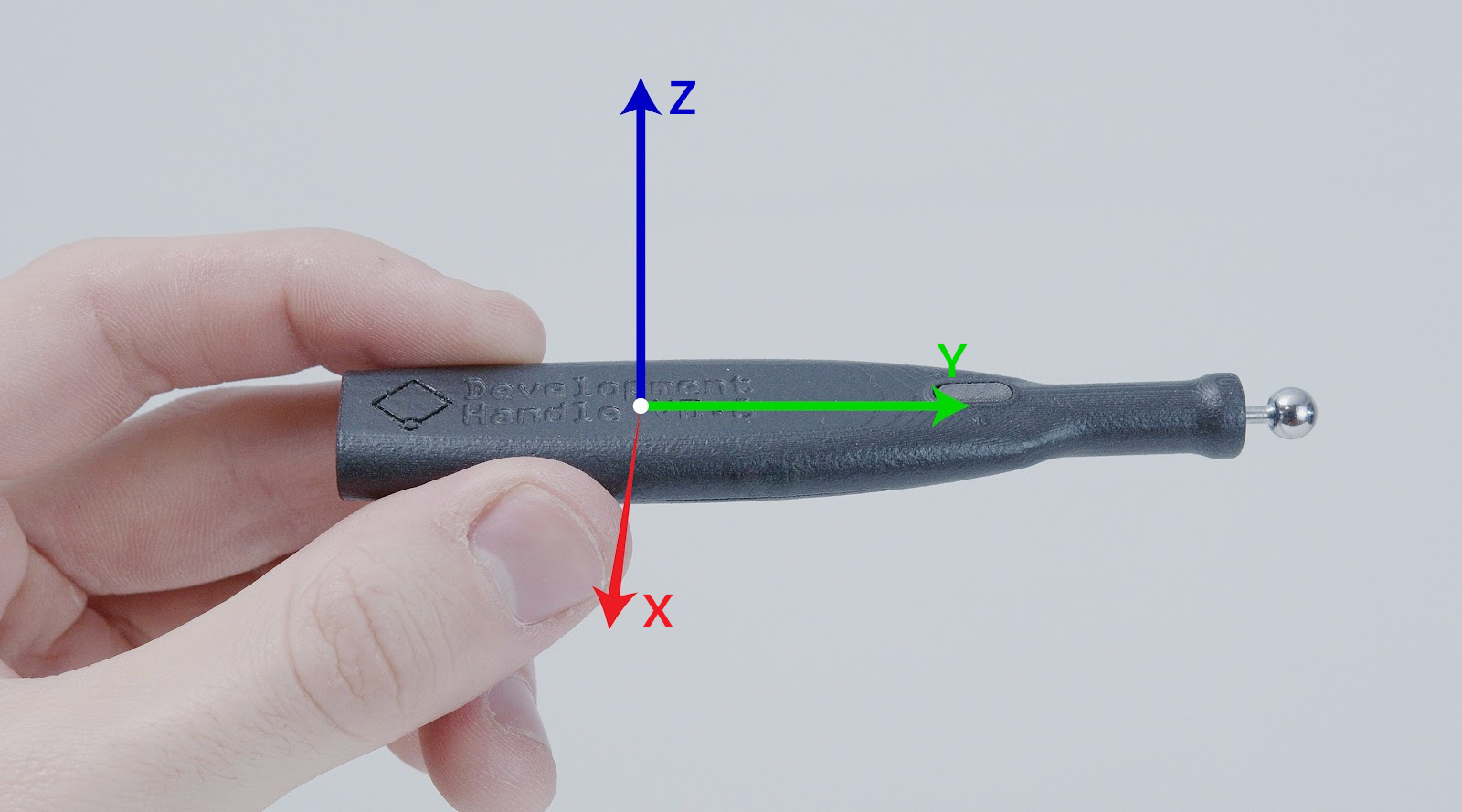

Le VerseGrip Quill utilise un système de coordonnées dextrogyre, à l'instar de l'Inverse3, et ses axes sont présentés ci-dessous.
