Premiers pas avec VerseGrip Quill
VerseGrips ajoute une fonctionnalité de suivi de l'orientation à Inverse3. Ce document décrit la procédure de configuration et les fonctionnalités du VerseGrip Quill. Ce produit est progressivement retiré du marché ; le VerseGrip Stylus en est le produit de remplacement.
Composition du VerseGrip Quill

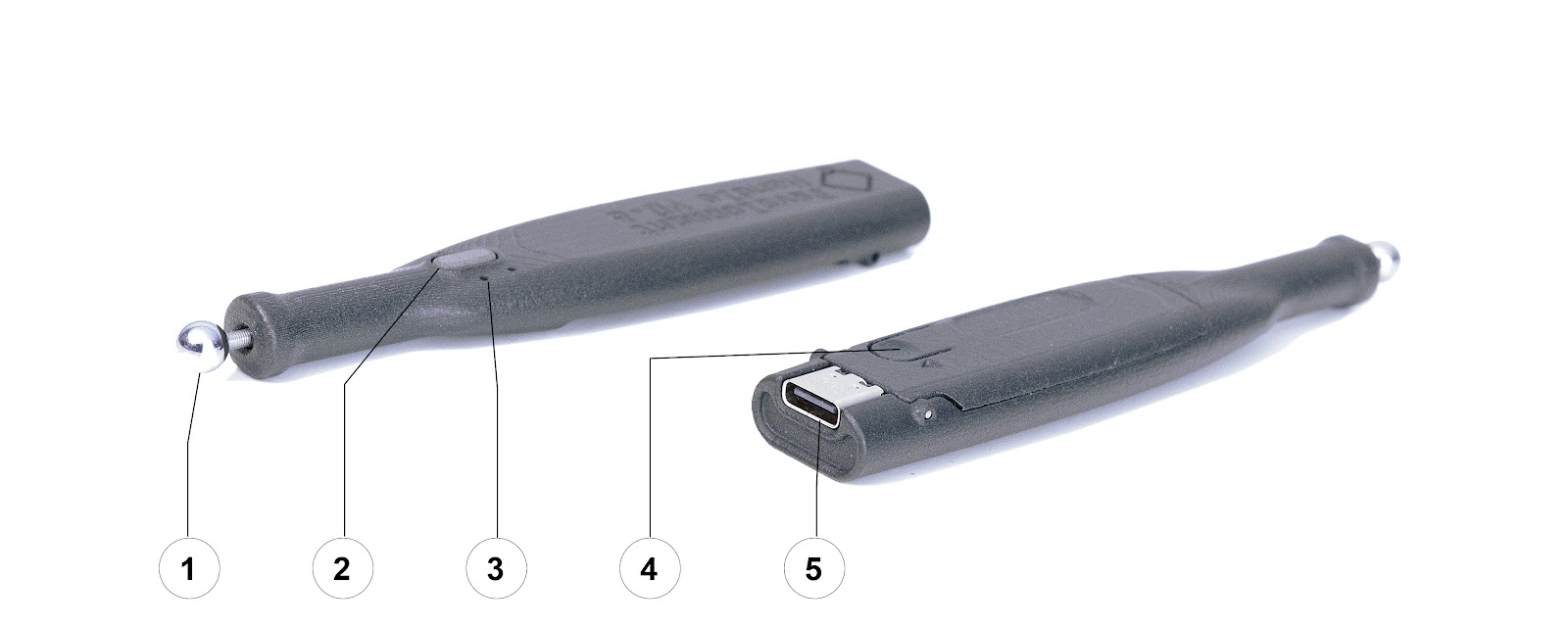

La partie extérieure du VerseGrip Quill comporte cinq éléments principaux : (1) un connecteur à rotule s'adaptant au cardan « Inverse3 », (2) un bouton de commande, (3) une LED d'état, (4) un bouton de calibrage et (5) un port USB-C.
Le VerseGrip Quill, traçable de l'intérieur, intègre un capteur triaxial ainsi qu'un capteur de fixation d'outil qui détecte le moment où le VerseGrip Quill est connecté à l'Inverse3 .
Configuration et étalonnage de la plume VerseGrip
Commencez par télécharger et installer le piloteVerseGrip Quill sur votre ordinateur. Connectez ensuite le VerseGrip Quill à votre ordinateur à l'aide d'un câble USB-C.

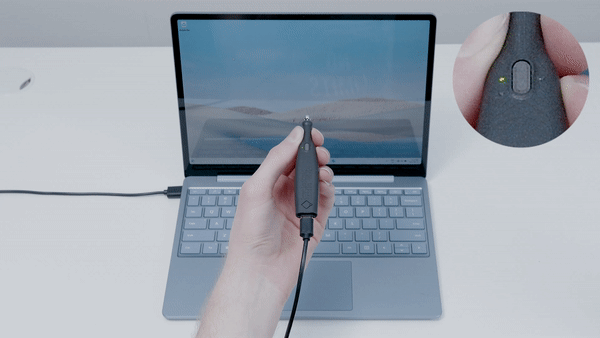

Avant toute utilisation, il est nécessaire de calibrer le VerseGrip Quill ; après une utilisation prolongée, un nouveau calibrage peut s'avérer nécessaire. Voici la procédure de calibrage :
- Tenez le VerseGrip Quill, dont l'alimentation est activée, de manière à ce qu'il soit perpendiculaire à l'écran.
- Appuyez pendant 3 secondes sur le bouton de calibrage situé à la base du VerseGrip Quill.
- Maintenez le VerseGrip Quill orienté vers le moniteur pendant 2 secondes.
Pendant le calibrage, la LED jaune reste allumée. Lorsque le voyant de calibrage jaune clignote deux fois, cela signifie que le calibrage est terminé.
État des LED
Le VerseGrip Quill est équipé de deux voyants LED indiquant l'état d'alimentation et l'état d'étalonnage.
| LED | État d'allumage | Signification |
|---|---|---|
| vert | Allumé | Mise sous tension |
| vert | Éteint | Mise hors tension |
| jaune | Allumé | Calibrage en cours |
| jaune | 2 clignotements | Calibrage terminé |
Image de référence

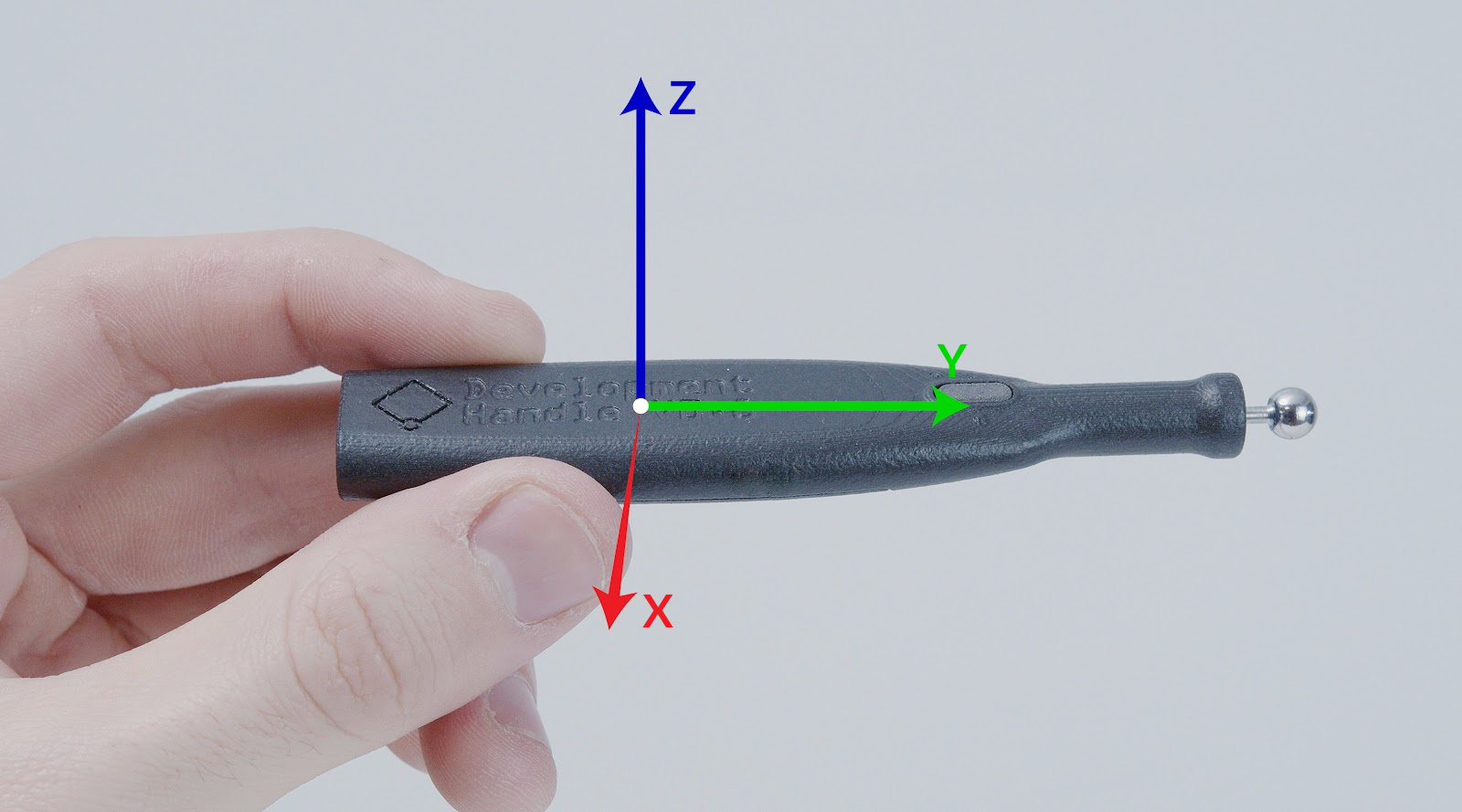

Le système de coordonnées du VerseGrip Quill est, tout comme celui de l'Inverse3 , un système de coordonnées de type « main droite », dont les axes sont les suivants :
