Tutoriel sur la modification de l'espace de travail de l'appareil

Ce tutoriel fait suite au Tutoriel sur la force de retour de base en montrant comment régler la position, la rotation et la mise à l'échelle de l'appareil Inverse3 à l'aide de ses propriétés et de ses méthodes de transformation spatiale.

Introduction

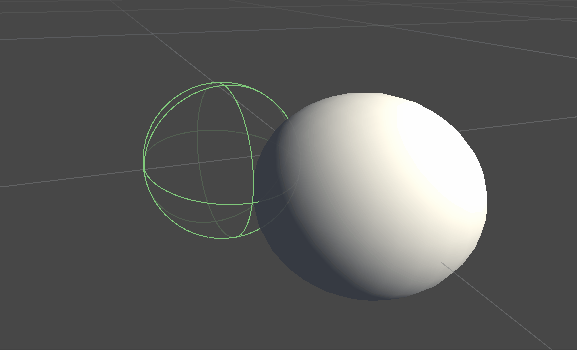

Après avoir configuré la scène pour le retour de force de base, vous remarquerez peut-être que les modifications apportées à « Haptic Origin » ou à « Haptic Controller » (telles que le déplacement, la mise à l'échelle ou la rotation) n'affectent pas le retour haptique comme prévu. Le retour de force correspond toujours à une sphère invisible située devant l'appareil, qui n'est pas affectée par ces transformations.

Cet écart s'explique par le fait que les calculs de force utilisent les coordonnées réelles, non transformées, du curseur de l'appareil. Pour corriger ce problème, nous utiliserons les matrices de transformation mises en cache et sûres pour les threads fournies par le composant «Inverse3 Controller », ce qui nous permettra d'appliquer des transformations d'espace mondial aux calculs du retour haptique.

Configuration de la scène

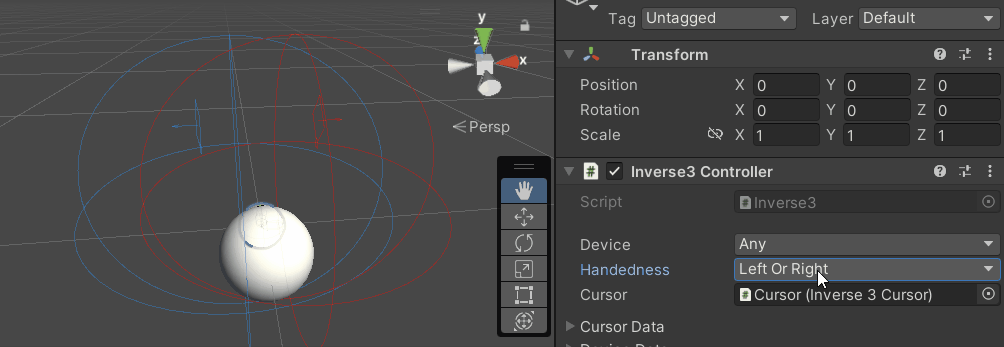

Commencez par la scène du tutoriel sur le retour de force de base en vous assurant que la latéralité du contrôleur «Inverse3 » correspond à celle de votre appareil. Faites pivoter le contrôleur «Haptic Controller» de manière à ce que le logo « Haply » soit orienté vers la caméra, puis ajustez l'échelle de «Haptic Origin» si nécessaire pour améliorer la plage du curseur ou modifier sa position.

Modifications apportées au script de retour de force

Copiez le script SphereForceFeedback.cs Suivez le tutoriel sur le retour de force de base et apportez les modifications suivantes dans la fonction de rappel OnDeviceStateChanged :

• Remplacez device.CursorLocalPosition par device.CursorPosition.
• Remplacez device.CursorLocalVelocity par device.CursorVelocity.
• Remplacez device.CursorSetLocalForce(force) par device.CursorSetForce(force).

private void OnDeviceStateChanged(object sender, Inverse3EventArgs args)
{
    var inverse3 = args.DeviceController;
    var force = ForceCalculation(inverse3.CursorPosition, inverse3.CursorVelocity,
        _cursorRadius, _ballPosition, _ballRadius);

    inverse3.SetCursorForce(force);
}

Expérience de jeu

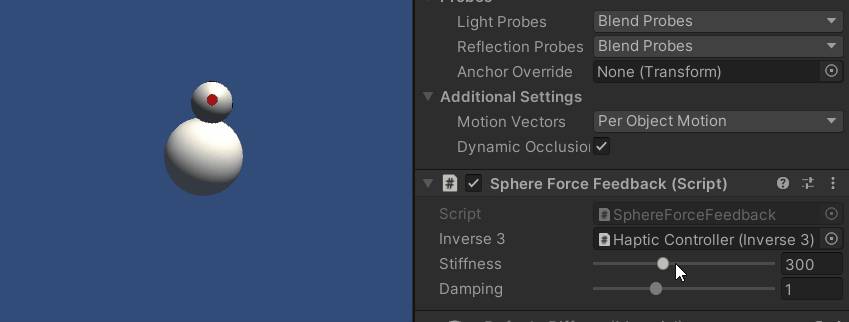

Placez le curseur sur « Inverse3 » et passez en mode « Play ». Essayez de toucher la sphère comme dans l'exemple précédent. Vous devriez désormais ressentir un retour haptique précis, qui reflète les modifications apportées à « Haptic Origin » et à « Haptic Controller ».

Fichiers sources

La scène complète et les fichiers associés à cet exemple peuvent être importés à partir de la section « Tutorials » du Package Manager de Unity.

La scène d'exemple comprend des scripts supplémentaires permettant de régler, lors de l'exécution, les paramètres « Haptic Controller » et « Haptic Origin ».

SphereForceFeedback.cs

/*
 * Copyright 2024 Haply Robotics Inc. All rights reserved.
 */

using Haply.Inverse.DeviceControllers;
using Haply.Inverse.DeviceData;
using UnityEngine;

namespace Haply.Samples.Tutorials._3_DeviceSpaceTransform
{
    public class SphereForceFeedback : MonoBehaviour
    {
        // must assign in inspector
        public Inverse3Controller inverse3;

        [Range(0, 800)]
        // Stiffness of the force feedback.
        public float stiffness = 300f;

        [Range(0, 3)]
        public float damping = 1f;

        private Vector3 _ballPosition;
        private float _ballRadius;
        private float _cursorRadius;

        /// <summary>
        /// Stores the cursor and sphere transform data for access by the haptic thread.
        /// </summary>
        private void SaveSceneData()
        {
            var t = transform;
            _ballPosition = t.position;
            _ballRadius = t.lossyScale.x / 2f;

            _cursorRadius = inverse3.Cursor.Radius;
        }

        /// <summary>
        /// Saves the initial scene data cache.
        /// </summary>
        private void Awake()
        {
            inverse3 ??= FindFirstObjectByType<Inverse3Controller>();
            inverse3.Ready.AddListener((device, args) => SaveSceneData());
        }

        /// <summary>
        /// Subscribes to the DeviceStateChanged event.
        /// </summary>
        private void OnEnable()
        {
            inverse3.DeviceStateChanged += OnDeviceStateChanged;
        }

        /// <summary>
        /// Unsubscribes from the DeviceStateChanged event.
        /// </summary>
        private void OnDisable()
        {
            inverse3.DeviceStateChanged -= OnDeviceStateChanged;
            inverse3.Release();
        }

        /// <summary>
        /// Calculates the force based on the cursor's position and another sphere position.
        /// </summary>
        /// <param name="cursorPosition">The position of the cursor.</param>
        /// <param name="cursorVelocity">The velocity of the cursor.</param>
        /// <param name="cursorRadius">The radius of the cursor.</param>
        /// <param name="otherPosition">The position of the other sphere (e.g., ball).</param>
        /// <param name="otherRadius">The radius of the other sphere.</param>
        /// <returns>The calculated force vector.</returns>
        private Vector3 ForceCalculation(Vector3 cursorPosition, Vector3 cursorVelocity, float cursorRadius,
            Vector3 otherPosition, float otherRadius)
        {
            var force = Vector3.zero;

            var distanceVector = cursorPosition - otherPosition;
            var distance = distanceVector.magnitude;
            var penetration = otherRadius + cursorRadius - distance;

            if (penetration > 0)
            {
                // Normalize the distance vector to get the direction of the force
                var normal = distanceVector.normalized;

                // Calculate the force based on penetration
                force = normal * penetration * stiffness;

                // Apply damping based on the cursor velocity
                force -= cursorVelocity * damping;
            }

            return force;
        }

        /// <summary>
        /// Event handler that calculates and send the force to the device when the cursor's position changes.
        /// </summary>
        /// <param name="sender">The Inverse3 data object.</param>
        /// <param name="args">The event arguments containing the device data.</param>
        private void OnDeviceStateChanged(object sender, Inverse3EventArgs args)
        {
            var inverse3 = args.DeviceController;
            // Calculate the ball force. Using 'device.Position' instead of 'device.LocalPosition'
            // ensures the force calculation considers the device's offset and rotation in world space.
            var force = ForceCalculation(inverse3.CursorPosition, inverse3.CursorVelocity,
                _cursorRadius, _ballPosition, _ballRadius);

            // Apply the calculated force to the cursor. Using 'device.CursorSetForce' instead of
            // 'device.CursorSetLocalForce' ensures that the force vector is correctly converted
            // from world space to the device's local space.
            inverse3.SetCursorForce(force);
        }
    }
}
